隨著陶瓷磚瓷化程度越來越高
，對(duì)膠粘材料的性能要求也越來越高。目前廣泛應(yīng)用的瓷磚粘結(jié)材料依然是高分子聚合物改性的水泥基復(fù)合材料，但采用瓷磚膠對(duì)瓷磚進(jìn)行鋪貼，依然會(huì)在一些特定的場(chǎng)合存在脫落的風(fēng)險(xiǎn)。對(duì)于一些瓷化程度很高（吸水率< 0.1%），規(guī)格較大的瓷磚，一般的瓷磚膠無法完全滿足粘貼要求。試驗(yàn)探究石英砂添加量對(duì)瓷磚膠粘附性能的影響，從而優(yōu)化石英砂和水泥的配比。這在瓷磚粘結(jié)砂漿的生產(chǎn)過程中，對(duì)成本和性能的優(yōu)化設(shè)計(jì)具有重要的指導(dǎo)意義
。
1 實(shí)驗(yàn)過程
原料：水泥
、石英砂、羥丙基甲基纖維素（HPMC）
、可再分散乳膠粉
、淀粉醚、減水劑
、木質(zhì)短纖維
（1）原料配比
基料配比：水泥(wt%)+石英砂(wt%)=100 (wt%)
。
添加劑：HPMC 0.4%，膠粉1%
，淀粉醚0.1%
，減水劑0.5%，木質(zhì)短纖維0.3%
。
（2）測(cè)試用瓷磚 ：將瓷磚切割成10 mm×10 mm的小樣
，
（3）砂漿制備：將水泥、石英砂
、HPMC
、膠粉、淀粉醚
、減水劑
、木質(zhì)短纖維按比例均勻混合，然后加入水
，均勻攪拌
。
（4）砂漿涂覆：將砂漿均勻涂覆4 mm在切割好的瓷磚上，養(yǎng)護(hù)28天。
（5）熱循環(huán)：將在養(yǎng)護(hù)28天的樣品，置于80℃烘箱中4 h。然冷卻到室溫，接著80℃處理4 h，循環(huán)5次。
凍融循環(huán)：將養(yǎng)護(hù)28天的樣品，置于-18℃凍箱中4 h。然后自然升溫到室溫，接著-18℃處理4 h，循環(huán)5次
。
浸水處理：將養(yǎng)護(hù)28天的樣品
，淹沒在水中，持續(xù)7天
。然后將樣品擦干
，置于50℃烘箱中干燥28 h。
2 測(cè)試：采用拉拔儀進(jìn)行測(cè)試
3 分析
3.1 石英砂添加量對(duì)拉拔強(qiáng)度的影響
◎ 原樣品 ◎
隨著石英砂添加量的增加
，的原拉拔強(qiáng)度有一個(gè)明顯增加的趨勢(shì)
。當(dāng)石英砂的添加量少于60 wt%時(shí)，測(cè)試數(shù)據(jù)的規(guī)律性不明顯
，說明樣品的粘附性能不穩(wěn)定
。當(dāng)石英砂的添加量超過65 wt%時(shí)，樣品的拉拔強(qiáng)度隨著石英砂添加量的增加而增大
，表現(xiàn)出明顯的規(guī)律性
。
◎ 凍融循環(huán)后樣品 ◎
當(dāng)石英砂的添加量少于60 wt%時(shí)，經(jīng)凍融循環(huán)后
，樣品的拉拔強(qiáng)度只有0.3 MPa左右
，且測(cè)試數(shù)據(jù)沒有明顯的規(guī)律性。而當(dāng)石英砂的添加量超過65 wt%時(shí)
，樣品的拉拔強(qiáng)度顯著增加
，超過0.7 MPa。并且隨著石英砂添加量的增加
，測(cè)試數(shù)據(jù)有一個(gè)緩慢增加的趨勢(shì)
，但是增加的幅度不大。
◎ 熱循環(huán)后樣品 ◎
隨著石英砂添加量的增加
，樣品的抗熱拉拔強(qiáng)度出現(xiàn)一個(gè)很規(guī)律的增加趨勢(shì)
。當(dāng)石英砂的添加量超過70 wt%時(shí)，拉拔強(qiáng)度出現(xiàn)輕微的下降趨勢(shì)
。
◎ 浸水后樣品 ◎
隨著石英砂添加量的增加
，樣品的抗水拉拔強(qiáng)度出現(xiàn)一個(gè)很規(guī)律的增加趨勢(shì)
。當(dāng)石英砂的添加量超過70 wt%時(shí)，拉拔強(qiáng)度出現(xiàn)明顯的下降趨勢(shì)
。
3.2 石英砂添加量對(duì)粘附性能的影響
拉拔強(qiáng)度的測(cè)試數(shù)據(jù)并不能真實(shí)地反映瓷磚粘結(jié)劑的粘附性能
。因?yàn)楸狙芯恐欣螐?qiáng)度的數(shù)據(jù)來源于兩個(gè)方面：一是瓷磚粘結(jié)劑的拉伸強(qiáng)度，與材料本身的強(qiáng)度有關(guān)
；二是瓷磚粘結(jié)劑的粘附強(qiáng)度
，與材料的粘附性能有關(guān)。瓷磚粘結(jié)劑的粘附強(qiáng)度高于拉伸強(qiáng)度
，樣品的破壞方式為表面或中間斷裂
，如圖（a）。瓷磚粘結(jié)劑的拉伸強(qiáng)度高于粘附強(qiáng)度
，那么測(cè)試樣品的破壞方式為整體剝離
，如（b）所示。所以在考察瓷磚粘結(jié)劑的粘附性能時(shí)
，應(yīng)綜合考慮拉拔強(qiáng)度和破壞方式
。

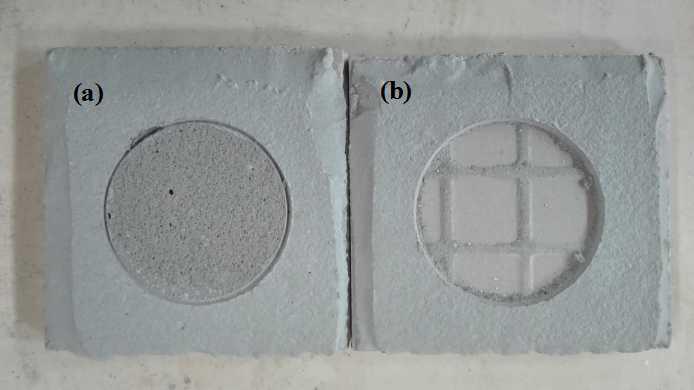

【 經(jīng)拉拔后樣品的照片】
統(tǒng)計(jì)不同石英砂添加量的樣品經(jīng)拉拔后的破壞方式發(fā)現(xiàn)，當(dāng)石英砂的添加量少于65 wt%時(shí)
，所有的樣品均為剝離破壞
。當(dāng)石英砂的添加量達(dá)到70 wt%時(shí)，樣品開始出現(xiàn)表面拉裂破壞
。當(dāng)石英砂添加量達(dá)到75 wt%時(shí)，樣品出現(xiàn)表面拉裂的概率增加
。但是
，經(jīng)熱處理的樣品，即使石英砂的添加量達(dá)到75 wt%
，也沒有出現(xiàn)表面拉裂破壞的情況
。
可知，當(dāng)石英砂的添加量較少時(shí)（< 60 wt%）
，粘附強(qiáng)度是很低的
，低于粘結(jié)劑的抗拉強(qiáng)度。因此
，樣品容易出現(xiàn)剝離破壞
。當(dāng)石英砂的添加量較多時(shí)（> 65 wt%），粘結(jié)劑的抗拉強(qiáng)度減小
，粘附強(qiáng)度顯著增加
。因此，樣品開始出現(xiàn)表面拉裂破壞
。由此可見
，當(dāng)石英砂添加量較少時(shí)
，粘結(jié)劑的粘附性能較差。而當(dāng)石英砂的添加量較多時(shí)
，粘結(jié)劑的粘附性能較好。但當(dāng)石英砂的添加超過一定量時(shí)，粘結(jié)劑雖然不會(huì)發(fā)生脫附，但是會(huì)發(fā)生斷裂
。
4 討論
（1）石英砂的添加量較少時(shí)，樣品的原拉拔強(qiáng)度
、凍融循環(huán)
、熱循環(huán)、浸水拉拔強(qiáng)度都是很低的
。原因主要是石英砂添加量少時(shí)
，砂漿干燥產(chǎn)生的收縮大，在界面出現(xiàn)大的界面應(yīng)力
，在外力作用下
，或遇到熱脹冷縮、吸水膨脹等情況時(shí)
，很容易發(fā)生剝離
。
（2）而隨著石英砂含量的增加，砂漿干燥產(chǎn)生的收縮減小
，產(chǎn)生的界面應(yīng)力也相應(yīng)減小
，從而使得砂漿的粘附能力增強(qiáng)，不易出現(xiàn)剝離
。
（3）當(dāng)石英砂的添加量超過一定量時(shí)
2020国内不卡在线播放视频
，由于作為膠凝材料的水泥含量減少，導(dǎo)致砂漿的拉伸強(qiáng)度降低
、美食大賞....等你來high！" target="_blank">國(guó)際文化嘉年華定檔！歌舞巡游 ，容易出現(xiàn)斷裂現(xiàn)象
、高峰論壇等各類精彩活動(dòng)蓄勢(shì)待發(fā)！讓我們共赴第39屆秋季佛山陶博會(huì)！" target="_blank">活動(dòng)攻略 | 新品發(fā)布、趨勢(shì)分享、高峰論壇等各 。
因此，在配制瓷磚粘結(jié)劑時(shí)
，50+張展位設(shè)計(jì)圖搶先看！" target="_blank">展位劇透 | 800+品牌匯聚第39屆秋季佛山陶博會(huì) ，應(yīng)嚴(yán)格控制石英砂的添加量
，燃爆主場(chǎng)！第39屆秋季佛山陶博會(huì)隆重開幕！" target="_blank">見新力量，燃爆主場(chǎng)！第39屆秋季佛山陶博會(huì)隆重 ，不宜太少，也不宜過多
，2020年瓷磚8大流行趨勢(shì)曝光�。�" target="_blank">未來已來，2020年瓷磚8大流行趨勢(shì)曝光�。�致敬順輝匠心|央視首播全國(guó)300+電視臺(tái)聯(lián)播 ，你真的了解嗎 新紅坯 ｜ 中國(guó)建陶產(chǎn)業(yè)未來的發(fā)展方向
。具體的配比與石英砂的粒度和水泥的標(biāo)號(hào)有關(guān)
，應(yīng)通過試驗(yàn)來確定。
5 結(jié)論
（1）石英砂的添加量對(duì)瓷磚粘結(jié)劑的粘附性能有重要的影響
。
（2）當(dāng)石英砂的添加量少于60 wt%時(shí)
，樣品很容易發(fā)生剝離；
（3）當(dāng)石英砂的添加量大于65 wt%時(shí)，瓷磚粘結(jié)劑的粘附性能大大提高。經(jīng)過冷、熱、水處理后，拉拔強(qiáng)度均可以達(dá)到0.6 MPa以上；
（4）當(dāng)石英砂的添加量達(dá)到75 wt%時(shí)，雖然粘結(jié)劑的粘附性能沒有顯著下降，各項(xiàng)指標(biāo)均超過0.7 MPa，但是拉伸強(qiáng)度顯著下降。
因此，石英砂的添加量應(yīng)控制在65 wt%-75 wt%之間。
作者：許林峰 鐘保民
節(jié)選自《佛山陶瓷》雜志2016年第9期（總第242期）
《創(chuàng)新陶業(yè)》手機(jī)網(wǎng)二維碼
相關(guān)新聞
-
無相關(guān)信息
推薦新聞
- 陶業(yè)“節(jié)能降耗”高質(zhì)量發(fā)展論壇走進(jìn)越南
- 亞洲規(guī)模最大的專業(yè)陶瓷展，2023佛山（潭洲）國(guó)
- 新中源|星云計(jì)劃|戰(zhàn)略發(fā)布暨新品品鑒會(huì)圓滿成功
- 祝賀楊森化工獲評(píng)為國(guó)家級(jí)“高新技術(shù)企業(yè)”及省
- 品牌推薦 | 意大利斐樂瓷磚，讓設(shè)計(jì)融入家居生
- 品牌推薦 | ART+瓷磚帶你邂逅藝術(shù)，用國(guó)風(fēng)元素
- 品牌推薦 | 極具質(zhì)感的金屬磚和素色磚，滿足多
- 佛山禪城2022年廣東省陶瓷物理檢驗(yàn)工職業(yè)技能競(jìng)
？" target="_blank">發(fā)泡陶瓷，你真的了解嗎陶瓷大板/巖板的現(xiàn)狀與發(fā)展思路 工科機(jī)電大型環(huán)流磨拋坯機(jī)整裝待發(fā)諾貝爾 柏林雙展耀京華丨潘柏林陶塑作品展和潘柏林師生作
，德力泰再迎行業(yè)新挑戰(zhàn)｜全圣智能化中板線順利點(diǎn)火！" target="_blank">大產(chǎn)量低能耗，德力泰再迎行業(yè)新挑戰(zhàn)｜全圣智能化 ？淋釉缺陷的解決方法和預(yù)防措施 【直擊】第二屆佛山市工藝美術(shù)大師作品終評(píng)活動(dòng) 《陶瓷巖板產(chǎn)品規(guī)范》標(biāo)準(zhǔn)在國(guó)標(biāo)委平臺(tái)正式發(fā)布！" target="_blank">華信達(dá)涉嫌票據(jù)詐騙近1000萬，兩名主要股東在逃！
，“丟失”的60萬！" target="_blank">【華信達(dá)事件追蹤（1）】南海金剛，“丟失”的6024新聞
、美食大賞....等，共赴這場(chǎng)秋日見新之旅，體驗(yàn)煥然一新的佛山陶博會(huì)
！" target="_blank">【超全逛展攻略】10月18日
，瓷磚一包起發(fā)、地板一包起發(fā)、不需要開店、隨需隨供！" target="_blank">展商推薦 | 鯨口倉(cāng)進(jìn)口瓷磚地板供應(yīng)鏈平臺(tái)，瓷，共赴這場(chǎng)秋日見新之2023佛山陶博會(huì)第九屆經(jīng)銷服務(wù)商大會(huì)10月19日舉 ！" target="_blank">10月去哪兒！10月18-21日，一起來佛山看這場(chǎng)亮點(diǎn)十足的陶博會(huì)吧！" target="_blank">見新力量 燃爆主場(chǎng)！10月18-21日，一起來佛山看
，一起來佛山看這場(chǎng)亮點(diǎn)十足的陶博會(huì)吧！" target="_blank">見新力量 燃爆主場(chǎng)！10月18-21日，一起來佛山看
